深圳宏力捷是自有PCB板廠、SMT貼片加工廠的專業PCBA加工廠家，可提供PCB設計、PCB制板、元器件代購、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式PCBA加工服務。接下來為大家介紹SMT貼片加工技術的優點。
SMT貼片加工技術的優點
一、可靠性高，抗振能力強
SMT貼片加工采用的是片狀元器件，具有高可靠性，器件小而輕，故抗振能力強，采用自動化生產，貼裝可靠性高，一般不良焊點率小于百萬分之十，比通孔插元件波峰焊接技術低一個數量級，能夠保證電子產品或元器件焊點缺陷率低，目前幾乎有90%的電子產品采用SMT工藝。
二、電子產品體積小，組裝密度高
SMT貼片元件體積只有傳統插裝元件的1/10左右，而重量也只有傳統插裝元件的10%，通常采用SMT技術可使電子產品體積縮小40%~60%，質量減輕60%~80%，所占面積和重量都大為減少。而SMT貼片加工組裝元件網格從1.27MM發展到目前0.63MM網格，個別更是達到0.5MM網格，采用通孔安裝技術安裝元件，可使組裝密度更高。
三、高頻特性好，性能可靠
由于片式元器件貼裝牢固，器件通常為無引線或短引線，降低了寄生電感和寄生電容的影響，提高了電路的高頻特性，減少了電磁和射頻干擾。采用SMC及SMD設計的電路最高頻率達3GHz，而采用片式元件僅為500MHz，可縮短傳輸延遲時間。可用于時鐘頻率為以上16MHz以上的電路。若使用MCM技術，計算機工作站的高端時鐘頻率可達100MHz，由寄生電抗引起的附加功耗可降低2-3倍。
四、提高生產率，實現自動化生產
目前穿孔安裝電路板要實現完全自動化，還需擴大40%原電路板面積，這樣才能使自動插件的插裝頭將元件插入，否則沒有足夠的空間間隙，將碰壞零件。自動貼片機（SM421/SM411）采用真空嘴吸放元件，真空吸嘴小于元件外形，反而提高安裝密度。事實上小元件及細間距QFP器科 均采用自動貼片機進行生產，以實現全線自動化生產。
五、降低成本，減少費用
（1）電路板使用面積減小，面積為通孔技術的1/12，若采用CSP安裝則其面積還要大幅度下降；
（2）電路板上鉆孔數量減少，節約返修費用；
（3）由于頻率特性提高，減少了電路調試費用；
（4）由于片式元器件體積小、質量輕，減少了包裝、運輸和儲存費用；
采用SMT貼片加工技術可節省材料、能源、設備、人力、時間等，可降低成本達30%~50%。
SMT貼片加工能力
1. 最大板卡：310mm*410mm(SMT)；
2. 最大板厚：3mm；
3. 最小板厚：0.5mm；
4. 最小Chip零件：0201封裝或0.6mm*0.3mm以上零件；
5. 最大貼裝零件重量：150克；
6. 最大零件高度：25mm；
7. 最大零件尺寸：150mm*150mm；
8. 最小引腳零件間距：0.3mm；
9. 最小球狀零件（BGA）間距：0.3mm；
10. 最小球狀零件（BGA）球徑：0.3mm；
11. 最大零件貼裝精度（100QFP）：25um@IPC；
12. 貼片能力：300-400萬點/日。
為什么選擇深圳宏力捷？
1. 實力保障

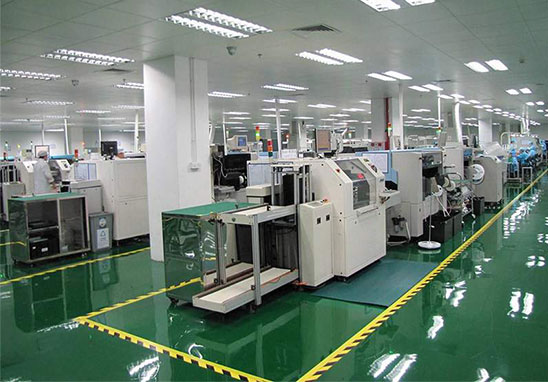

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
