PCB板在PCBA加工生產中，可能會發生一些品質異常，如貼片元件短路、焊盤有錫珠、虛焊等。為了保證貼片加工的質量，接下來SMT貼片加工廠-深圳宏力捷電子從SMT貼片加工經驗中總結出這些問題產生的原因及解決方法。
一、SMT貼片加工短路的產生原因與解決辦法
產生原因：
1. 焊盤設計過寬/過長；
2. 焊盤間無阻焊膜；
3. 焊盤間隙太小。
解決辦法：
修改PCB Layout。
二、SMT貼片加工錫珠的產生原因與解決辦法
產生原因：
1. 阻焊膜印刷不好；
2. 焊盤有水份或污物。
解決辦法：
1. PCB來料控制；
2. 清除PCB上的水份或污物。
三、SMT貼片加工虛焊的產生原因與解決辦法
產生原因：
1. 印刷錫膏的壓力太大；
2. 錫粉氧化、助焊劑變質；
3. 預熱區升溫太急；
4. 履帶速度太快。
解決辦法：
1. 減小印刷刮刀壓力；
2. 更換錫膏；
3. 調整爐溫曲線；
4. 降低回流焊履帶速度。
為什么選擇深圳宏力捷做SMT貼片加工？
1. 實力保障

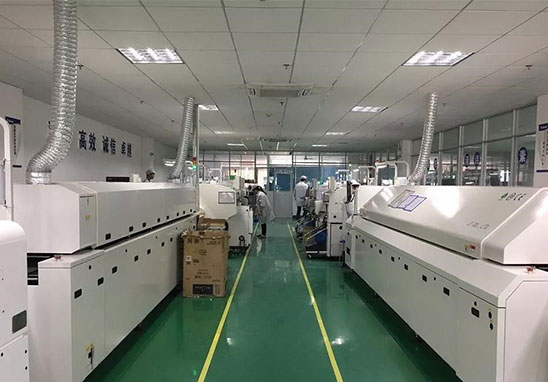

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
深圳宏力捷推薦服務：PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
